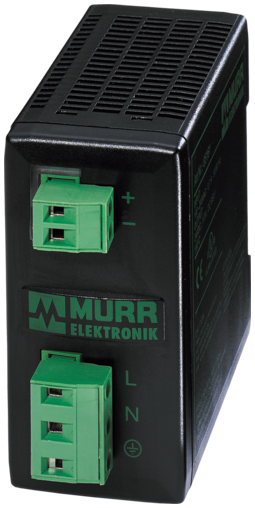

MCS-B spinany zdroj, 1fazovy
Ilustrační obrázek

MCS-B spinany zdroj, 1fazovy

IN: 90-265VAC OUT: 12-15V/2,5ADC
Č.prod.: 85373
Hmotnost: 0.22 kg
Dostupné
 Porovnání produktů
Základní cena za kus:
INPUT: 95...265 V AC
OUTPUT: 12 V DC ±1%
Proud: 2.5 A
Obecné údaje
Normy IEC 61010-2-201, EN 61204-3, EN 55022 B, EN 61000-3-2
Relativní vlhkost 5...95%, bez kondenzace
Účinnost 82%
Rozměry V׊×H 76×38×87.5 mm
Montáž Montáž na DIN-lištu (EN 60715)
Teplotní rozsah 0...+40 °C, ...+50 °C omezení (skladovací teplota -20...+85 °C)
Výstup
Výstupní napětí 12 V DC (SELV), ±1%; 12...15 V nastavitelné
Výstupní proud 2.5 A (+40 °C); 2.1 A (+55 °C)
Přemostění při výpadku sítě min. 20 ms (115 V AC); min. 110 ms (230 V AC)
Zbytkové zvlnění max. 50 mV eff/rms
Špičky max. 120 mV ss/pp
Ochrana modulu ochrana proti zkratu a přetížení
LED signalizace LED (zelená) pro výstupní napětí
Paralelní/sériový provoz ne/ano (max. 2 zařízení)
Vstup
Vstupní napětí 95...265 V AC; 110...300 V DC
Vstupní proud 0.56 A (115 V AC); 0.31 A (230 V AC)
Špičkový proud po 1 ms max. 20 A
Primární jištění externí max. 10 A
Frekvence 50...60 Hz
OBCHODNÍ ÚDAJE
Balicí množství 1
Číslo celního sazebníku 85044090
EAN 4048879079914
eClass 27049002
Země původu CZ

Data k produktu:
  • Stáhnout Datový list
  • Stáhnout Approval: EAC 85373_RUC-DE.A301.B03872-2021.11.28_eac_z_a.pdf
  • Stáhnout Construction files: DXF 85373_dxf_x_a.zip
  • Stáhnout Construction files: P8 85373_p8_2_50.zip
  • Stáhnout Construction files: STP 85373_stp_x_a.zip
  • Stáhnout Document: Installation guide 85373_ina_4_12.pdf
  • Stáhnout Information: Certificate of conformity Murrelektronik GmbH 08-07.21_(1) California Proposition 65_DoC_z_a.pdf
  • Stáhnout Information: China-RoHS Murrelektronik GmbH 16-12.20_(2) China RoHS 2 20EEP_DoC_z_1.pdf
  • Stáhnout Information: EU declaration of conformity 85373_26-10.20_ce_z_d.pdf
  • Stáhnout Information: MTBF Report 85373_SN29500(40°C)-BerechnungV1.4_mtbf_p_a.pdf
