MPS spinany zdroj, 1fazovy

IN: 185-265VAC, OUT: 22-28V/10ADC

Č.prod.:	85055
Alternativní produkt:	85441
Hmotnost:	2.035 kg
Země původu:	CZ

Kontaktujte nás ohledně dostupnosti

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku Stáhnout do Easy-Import-Export

Popis

INPUT: 185...265 V AC
OUTPUT: 22...28 V DC
Proud: 10 A
Při paralelním provozu je nutné použít diodový modul.
additional mounting feet for screw mounting part no. 89500

Technické údaje

Technické údaje | Elektrické údaje

Paralelní zapojitelnost	ano
Sériové zapojení	ano
Bezpečnostní stupeň	SELV

Elektrické údaje | Napájení

Síťová frekvence	50 ... 60 Hz

Elektrické údaje | Vstup

Vstupní napětí AC min.	185 V
Vstupní napětí AC max.	265 V
Vstupní proud AC	2,1 A
Externí předřazené jištění max.	10 A
Účinnost	90 %

Elektrické údaje | Výstup

Výstupní napětí DC	24 V
Výstupní napětí DC min.	22 V
Výstupní napětí DC max.	28 V
Nastavitelné výstupní napětí	ano
Výstupní proud	10 A
Výstupní proud (UL)	12 A
Přemostění výpadku sítě min.	10 ms @ 230 V AC
Zbytkové zvlnění, efektivní, max.	20 mV
Spikes (s-s) max.	100 mV

Diagnostika

Alarmový kontakt	ano
Alarm contact message type	Hromadné hlášení
Alarm contact message content	všechny chyby, všechna předběžná varování, Potvrzení zeleným tlačítkem pro restart
Alarm contact triggers @	60 V DC / 0.2 A

Ochrana přístroje | Elektricky

Ochrana proti přetížení na výstupu	ano
Zkratová ochrana na výstupu	ano

Mechanické údaje | Montážní údaje

Montáž	geschnappt
Suitable for mounting type	Nosná lišta TH35, (EN 60715)

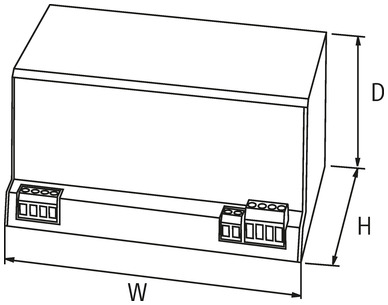

Výška	132 mm
Šířka	198 mm
Hloubka	97 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	0 °C
Provozní teplota max.	60 °C
Skladovací teplota min.	-25 °C
Skladovací teplota max.	85 °C
Relativní vlhkost vzduchu min. (za provozu)	5 %
Relativní vlhkost vzduchu max. (za provozu)	95 % žádná kondenzace

Údaje o připojení

Druh připojení 1

Připojení	Šroubové svorky SK
Family construction form	terminal
Gender	female
Barva nosiče kontaktu	zelená
Počet pinů	2
PIN 1	Signal
PIN 2	Signal +

Druh připojení 2

Připojení	Šroubové svorky SK
Family construction form	terminal
Gender	female
Barva nosiče kontaktu	zelená
Počet pinů	3
PIN 1	PE
PIN 2	N
PIN 3	L

Druh připojení 3

Připojení	Šroubové svorky SK
Family construction form	terminal
Gender	female
Barva nosiče kontaktu	zelená
Počet pinů	4
PIN 1	+
PIN 2	+
PIN 3	-
PIN 4	-

OBCHODNÍ ÚDAJE

ECLASS-6.0	27049002
ECLASS-6.1	27049002
ECLASS-7.0	27049002
ECLASS-8.0	27049002
ECLASS-9.0	27040701
ECLASS-10.1	27040701
ECLASS-11.1	27040701
ECLASS-12.0	27040701
ETIM-5.0	EC002540
Balicí množství	1
Číslo celního sazebníku	85044083
GTIN	4048879080712
