Cube67 FSC Complete Connector  56953
Ilustrační obrázek

Cube67 FSC Complete Connector

Č.prod.: 56953
Hmotnost: 0.3 kg
Země původu:  DE
Dostupné
Základní cena za kus:
  • 371,79 €
  • 351,14 €
  • 330,48 €
Stáhnout do datového košíku Stáhnout do Easy-Import-Export

Popis

Cube67 FSC Connector Set
s montážním držákem

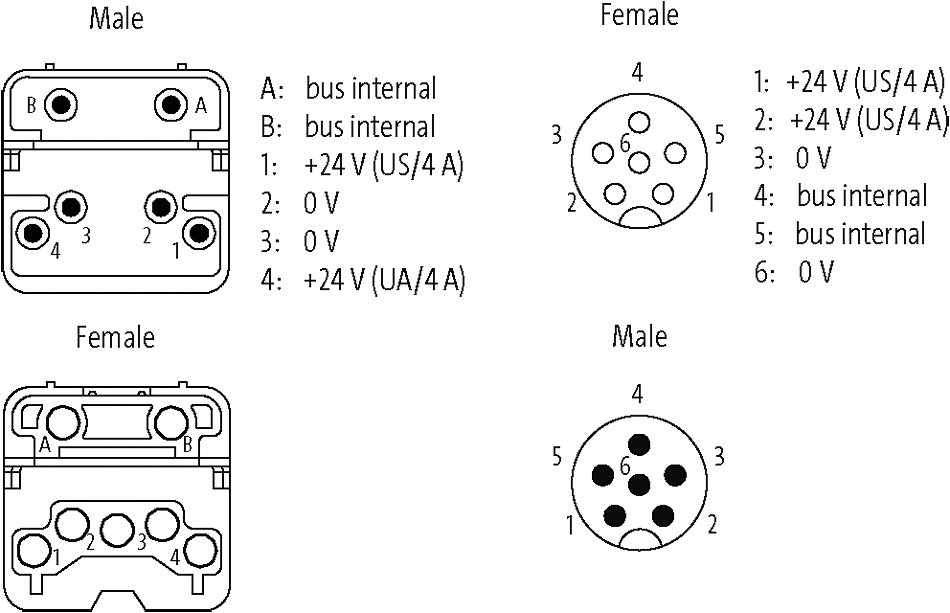

Han-Brid®, 6-pin – M12, 6-pin
Délka kabelu (120 mm)

Elektrické údaje | Napájení
Provozní napětí DC 24 V
Ochrana přístroje | Elektricky
Druh krytí (EN IEC 60529) IP65
Mechanické údaje | Montážní údaje
Výška 30 mm
Šířka 410 mm
Hloubka 30 mm
Vlastnosti prostředí | Klimaticky
Provozní teplota min. -25 °C
Provozní teplota max. 85 °C

General data | Cable
Identifikace kabelu 802
Barva kabelu zelená
Type of Certificate cURus
Style STOOW plášť Hybridní, Signalizace, Data
Structure | Cable
Amount stranding 1
Stranding 2 wires twisted
Amount stranding (type 2) 1
Stranding (type 2) 4 wires s Splétaný svazek s 3 Filler twisted
Stínění kabelu (druh) Měděné pletivo, pozinkované
Stínění kabelu (zakrytí) 80 %
Bandážování Fleece
Filler ano
wire arrangement (šedý, rosa), modrá, bílá, , černá
Mechanical data | Cable
Cable weigth 77 g/m
Materiál plášť PUR
Absence přídatných látek (plášť) bezolověné provedení, Bez obsahu chlor-fluorovaných uhlovodíků, bez halogenů
Outer-diameter (jacket) 6,6 mm
Tolerance outer diameter (sheath) ± 5 %
Material wire insulation PP
Amount wires 4
Outer diameter insulation 1,4 mm
Outer diameter tolerance core insulation ± 5 %
Ingredient freeness wire insulation bezolověné provedení, bez obsahu kadmia, Bez obsahu chlor-fluorovaných uhlovodíků, bez halogenů, bez obsahu silikonu
Amount strands (wire) 64
Diameter of single wires 0,1 mm
Conductor crosssection (wire) 0,5 mm²
Material conductor wire Měděná licna, holá
Conductor type (wire) Licna třídy 6
Material wire insulation (Data) PP
Outer diameter wire insulation (Data) 1,1 mm
Tolerance outer diameter wire insulation (data) ± 5 %
Ingredient freeness wire insulation (Data) bezolověné provedení, bez obsahu kadmia, Bez obsahu chlor-fluorovaných uhlovodíků, bez halogenů, bez obsahu silikonu
Amount wires (Data) 2
Amount strands wire (Data) 32
Diameter of single wires (Data) 0,1 mm
Conductor crosssection wire (Data) 0,25 mm²
Material conductor wire (Data) Měděná licna, holá
Wire conductor type (Data) Licna třídy 6
Počet ohybových cyklů (vlečný řetěz) 5 Mio. @ 25 °C
Pojezdová dráha (vlečný řetěz) 10 m @ 25 °C
Electrical data | Cable
Proudová zatížitelnost (norma) podle DIN VDE 0298-4
Proudová zatížitelnost min. žíla 6,3 A
Proudová zatížitelnost min. žíla (data) 3,2 A
Electrical resistance line constant wire 39 Ω/km @ 20 °C
Electrical resistance coating wire (Data) 79 Ω/km @ 20 °C
Elektrická indukčnost vodiče 0,65 mH/km
Loop resistance 2000 MΩ × km
Nominal voltage power AC max. 300 V
Electrical capacity line constant (wire - wire) (power) 63000 pF/km
AC withstand voltage power (wire - shield) 1,2 kV @ 60 s
Power frequency withstand voltage power (wire - jacket) 1,5 kV @ 60 s
AC withstand voltage power (wire - wire) 1,5 kV @ 60 s
Temperature range | Cable
Provozní teplota min. (pevná instalace) -50 °C
Provozní teplota max. (pevná instalace) 90 °C
Provozní teplota min. (pohyblivá instalace) -30 °C
Provozní teplota max. (pohyblivá instalace) 70 °C
Resistances | Cable
Odolnost proti šíření plamene IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090
chemical resistance dobrá, závislá na použití
Odolnost proti benzínu dobrá, závislá na použití
Oil resistance DIN EN 60811-404 | dobrá, závislá na použití
Installation | Cable
Poloměr ohybu (pevné uložení) 5 x Outer diameter
Poloměr ohnutí (při pohybu) 10 x Outer diameter
Namáhání v krutu ± 180 °/m

ECLASS-6.0 27143423
ECLASS-6.1 27242692
ECLASS-7.0 27242692
ECLASS-8.0 27242692
ECLASS-9.0 27242692
ECLASS-10.1 27242692
ECLASS-11.1 27242692
ECLASS-12.0 27242692
ETIM-5.0 EC002640
Balicí množství 1
Číslo celního sazebníku 85444290
GTIN 4048879540810
