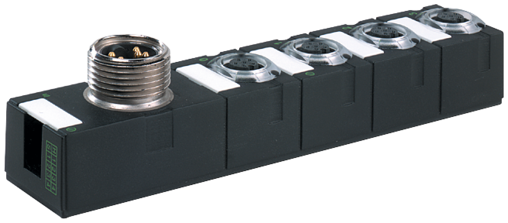

"""Cube67 PD 7/8"""""""

"""rozbocovac napajeni: 1x7/8"""" na 4x M12 6pin"""

Č.prod.:	56955
Hmotnost:	0.15 kg
Země původu:	CZ

Dostupné

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku Stáhnout do Easy-Import-Export

Popis

Rozdělovač napájení (4× M12)
Systémové příslušenství
Stupeň krytí IP67
Propojovací kabely naleznete e-shopu pod heslem „Propojovací technika“.
Plně zalité pouzdro.

Technické údaje

Elektrické údaje | Napájení

Provozní napětí DC	24 V

Elektrické údaje | Vstup

Vstupní proud max.	9 A

Elektrické údaje | Výstup

Výstupní proud na port max.	4 A

Diagnostika

Diagnostika	žádné napětí
Diagnostika zkratů	ano
Diagnostika přetížení	ano

Ochrana přístroje | Elektricky

Druh krytí (EN IEC 60529)	IP67

Mechanické údaje | Montážní údaje

Suitable for mounting type	2-otvorová montáž šrouby
Výška	150 mm
Šířka	30 mm
Hloubka	34,5 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	0 °C
Provozní teplota max.	55 °C
Skladovací teplota min.	-20 °C
Skladovací teplota max.	75 °C

Výrobkový standard	EN 61131-2

Údaje o připojení

Connection types

Druh připojení 1	Bus Out
Druh připojení 2	Power In (UA 0) (UA 1)

Druh připojení 1

Family construction form	M12
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	6
PIN 1	24 V DC
PIN 2	n.c.
PIN 3	0 V
PIN 4	n.c.
PIN 5	n.c.
PIN 6	0 V

Druh připojení 2

Family construction form	7/8"
Gender	male
Barva nosiče kontaktu	černá
Počet pinů	5
PIN 1	0 V
PIN 2	0 V
PIN 3	PE
PIN 4	n.c.
PIN 5	24 V DC

OBCHODNÍ ÚDAJE

ECLASS-6.0	27242690
ECLASS-6.1	27242611
ECLASS-7.0	27242611
ECLASS-8.0	27242611
ECLASS-9.0	27242611
ECLASS-10.1	27242611
ECLASS-11.1	27242611
ECLASS-12.0	27242611
ETIM-5.0	EC001583
Balicí množství	1
Číslo celního sazebníku	85389099
GTIN	4048879047852

Ke stažení

Data k produktu:

Produktový PDF
Approval: UL Listed CA 56955_E201820_NRAQ7_ulc_z_a.pdf (A)
Approval: UL Listed US 56955_E201820-NRAQ_ul_z_b.pdf (B)
Construction files: DXF 56955_dxf_x_a.zip (A)
Construction files: P8 56955_p8_2_50.zip (50)
Construction files: STP 56955_stp_x_a.zip (A)
Document: Installation guide 56955_ina_6_24.pdf (24)
Document: User manual 56971_hdb_x_37.zip (37)
Document: User manual 56970_hdb_x_25.zip (25)
Information: Certificate of conformity Murrelektronik GmbH 20-12-23_(2) RoHS REACh exception 7cI_DoC_z_a.pdf (02)
Information: Certificate of conformity Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
Information: Certificate of conformity Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
Information: Certificate of conformity UKCA 56955_15-11.15_uk_z_a.pdf (A)
Information: EU declaration of conformity 56955_15-11.15_ce_z_c.pdf (C)
Information: MTTF Report 56955_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
