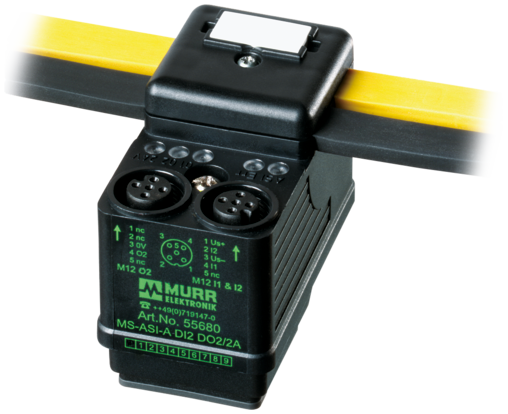

Ilustrační obrázek

MASI instalační technika

Rozvaděč MASI

Signalizace

MASI65 DI2/0,2A DO2/2A , typ A

Č.prod.:	55680
Hmotnost:	0.04 kg
Země původu:	CZ

Dostupné

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku Stáhnout do Easy-Import-Export

Popis

Digitální vstupy/výstupy
DI2 - 0.2 A (M12)
DO2 - 2 A (Form A/M12)
24 V DC externě (18...30.2 V DC) EN 61131-2, připojení přes černý AS-Interface profilový kabel

Connect Product

Data cablezobrazit vše

Sensor-actuator cablezobrazit vše

Technické údaje

Elektrické údaje | Napájení

Sběrnicové napětí AS rozhraní DC min.	26,5 V
Sběrnicové napětí AS rozhraní DC max.	31,6 V
Příkon AS-i port max.	250 mA
Výsledný proud max.	2 A

Elektrické údaje | Vstup

Odolný proti přetížení	ano
Ochrana proti zkratu	ano
Type input	PNP, for 3-wire sensors or mechanical switches
Proudová zatížitelnost max.	0,2 A

Elektrické údaje | Výstup

Odolný proti přetížení	ano
Ochrana proti zkratu	ano
Výstupní proud na kolík max.	2 A

Průmyslová komunikace | Sběrnicová data

Adresové pásmo min.	1
Adresové pásmo max.	31
Způsob nastavení adres	Adresovací zásuvka

Průmyslová komunikace | AS rozhraní

Profil (IO.ID.ID2)	S-3.F.E

Diagnostika

Diagnostika	žádné napětí
Diagnostika pomocí LED	pro modul
LED signalizace	Ethernetové spojení/ datová komunikace

Technické údaje | Instalace

Vzdálenost kontaktů	18 mm

Ochrana přístroje | Elektricky

Druh krytí (EN IEC 60529)	IP67

Mechanické údaje | Montážní údaje

Výška	50 mm
Šířka	33 mm
Hloubka	66 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	-20 °C
Provozní teplota max.	70 °C
Skladovací teplota min.	-20 °C
Skladovací teplota max.	70 °C

Údaje o připojení

Connection types

Druh připojení 1	Ausgang O 1
Druh připojení 2	Ausgang O 2
Druh připojení 3	Eingänge I 1 & I 2

Druh připojení 1

Family construction form	MSUD A
Gender	female
Barva nosiče kontaktu	černá
Počet pinů	2
PIN 1	0 V
PIN 2	DO 1

Druh připojení 2

Family construction form	M12
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	5
PIN 1	n.c.
PIN 2	n.c.
PIN 3	0 V
PIN 4	DO 2
PIN 5	n.c.

Druh připojení 3

Family construction form	M12
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	5
PIN 1	Usens +
PIN 2	DI 2
PIN 3	Usens -
PIN 4	DI 1
PIN 5	n.c.

OBCHODNÍ ÚDAJE

ECLASS-6.0	27242604
ECLASS-6.1	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ECLASS-10.1	27242604
ECLASS-11.1	27242604
ECLASS-12.0	27242604
ETIM-5.0	EC001599
Balicí množství	1
Číslo celního sazebníku	85176200
GTIN	4048879050180
