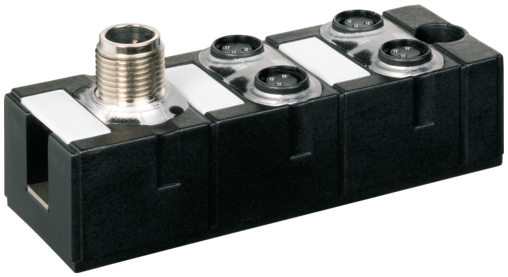

MASI68 DI2 DO2/0,5A AB 4xM8

Č.prod.:	56446
Hmotnost:	0.127 kg
Země původu:	DE

Dostupné

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku

Stáhnout do Easy-Import-Export

Popis

Kompaktní modul
DI2 - 0.1 A DO2 - 0.5 A (C) - 4× M8 (AB)
Propojovací kabely naleznete e-shopu pod heslem „Propojovací technika“.
Plně zalité pouzdro.
24 V DC externě (18...30.2 V DC) EN 61131-2

Technické údaje

Elektrické údaje | Napájení

Sběrnicové napětí AS rozhraní DC min.	26,5 V
Sběrnicové napětí AS rozhraní DC max.	31,6 V
Příkon AS-i port max.	250 mA
Výsledný proud max.	1,5 A

Elektrické údaje | Vstup

Odolný proti přetížení	ano
Ochrana proti zkratu	ano
Type input	PNP, for 3-wire sensors or mechanical switches
Proudová zatížitelnost max.	0,1 A

Elektrické údaje | Výstup

Odolný proti přetížení	ano
Ochrana proti zkratu	ano
Výstupní proud na kolík max.	0,5 A

Průmyslová komunikace | Sběrnicová data

Způsob nastavení adres	Přípojka M12 a programovací přístroj, Master
Rozsah adres slavů	(0), 1 A...31 A, 1 B…31 B

Průmyslová komunikace | AS rozhraní

Profil (IO.ID.ID2)	S-7.A.E

Diagnostika

Diagnostika	žádné napětí
Diagnostika pomocí LED	pro modul
LED signalizace	Ethernetové spojení/ datová komunikace

Ochrana přístroje | Elektricky

Druh krytí (EN IEC 60529)	IP68

Mechanické údaje | Montážní údaje

Montáž	šroubované
Výška	85 mm
Šířka	30 mm
Hloubka	34,5 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	-20 °C
Provozní teplota max.	60 °C
Skladovací teplota min.	-20 °C
Skladovací teplota max.	70 °C

Údaje o připojení

Connection types

Druh připojení 1	A C
Druh připojení 2	AUX
Druh připojení 3	B D

Druh připojení 1

Family construction form	M8
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	3

Druh připojení 2

Family construction form	M12
Gender	male
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	4

Druh připojení 3

Family construction form	M8
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	3

OBCHODNÍ ÚDAJE

ECLASS-6.0	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ETIM-5.0	EC001599
Balicí množství	1
Číslo celního sazebníku	85176200
GTIN	4048879373524

Ke stažení

Data k produktu:

Stáhnout Produktový PDF
Stáhnout Approval: UL Listed CA 56446_E201820-NRAQ7_ulc_z_a.pdf
Stáhnout Approval: UL Listed US 56446_E201820-NRAQ_ul_z_a.pdf
Stáhnout Certificate: ASI 56446_99801_asi_z_a.pdf
Stáhnout Construction files: DXF 56446_dxf_x_a.zip
Stáhnout Construction files: P8 56446_p8_2_30.zip
Stáhnout Construction files: STP 56446_stp_x_a.zip
Stáhnout Document: Installation guide 56420_ina_6_28.pdf
Stáhnout Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
Stáhnout Information: Certificate of conformity Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
Stáhnout Information: Certificate of conformity Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
Stáhnout Information: EU declaration of conformity 56446_5056-04.16_ce_z_b.pdf
Stáhnout Information: MTTF Report 56446_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
