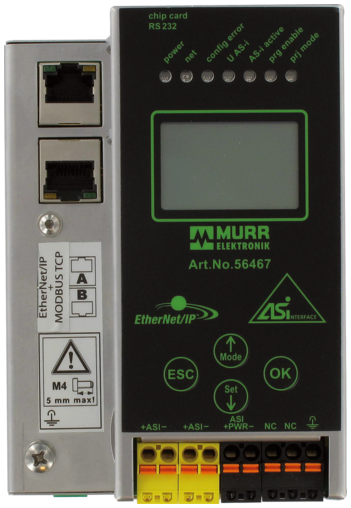

Gateway AS-Interface / Ethernet/IP, spec. 3.0

Spec. 3.0, Diagnosis RS232

Č.prod.:	56467
Hmotnost:	0.533 kg
Země původu:	DE

Dostupné

Dotaz

Popis

Gateway-Singlemaster
čelně přes pružinové vyjímatelné svorky: 0.5...1.5 mm²
AS-Interface/EtherNet/IP
Specification 3.0
Aktuální manuály, GSD soubory je možné stáhnout na: www.murrelektronik.com
Další brány na vyžádání.

Technické údaje

Technické údaje | Elektrické údaje

Nominální provozní proud AS rozhraní max.	200 mA

Elektrické údaje | Napájení

Provozní napětí DC	30 V

Technické údaje | Průmyslová komunikace

Podporovaný protokol	EtherNet/IP

Průmyslová komunikace | AS rozhraní

Specifikace AS-i	V3.0
Počet slavů max.	62
Diagnostické rozhraní, sériové	RJ45/Sběrnice nebo PS2/RS232
Doba cyklu AS-i	150 µs × (počet slave modulů + 2)

Instalace | Připojení

Family construction form	RJ45

Ochrana přístroje | Elektricky

Jmenovité izolační napětí	500 V
Druh krytí (EN IEC 60529)	IP20

Mechanické údaje | Montážní údaje

Montáž	geschnappt
Suitable for mounting type	(EN 60715), mounting rail
Výška	120 mm
Šířka	85 mm
Hloubka	83 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	0 °C
Provozní teplota max.	55 °C
Skladovací teplota min.	-25 °C
Skladovací teplota max.	85 °C

Osvědčení shody, registrace, certifikáty

Low Voltage Directive	EN 50295

OBCHODNÍ ÚDAJE

ECLASS-6.0	27242208
ECLASS-7.0	27242208
ECLASS-8.0	27242208
ECLASS-9.0	27242208
ETIM-5.0	EC001604
Balicí množství	1
Číslo celního sazebníku	85176200
GTIN	4048879495707
