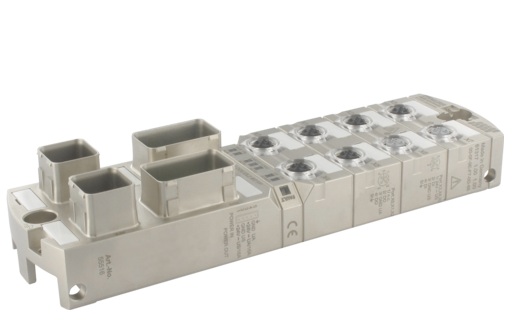

Ilustrační obrázek

Propojovací kabely

Inteligentní distribuce proudu

Spínané zdroje

MVK Metal MPNIO DI6 DO6 IOL IRT

ProfiNet, Push-Pull, 8xM12, galvanicke oddeleni

Č.prod.:	55516
Hmotnost:	1.01 kg
Země původu:	DE

Dostupné

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku Stáhnout do Easy-Import-Export

Popis

Digitální vstupy/výstupy
DI6 DO6 IOL2 (IRT)
Ethernet 10/100 Mbit/s; Datový konektor Push Pull RJ45
Napájecí konektor, Push Pull, max. 12 A
M12, 5-pin, A-kódování
Galvanické oddělení
Propojovací kabely naleznete e-shopu pod heslem „Propojovací technika“.
Plně zalité pouzdro.

Connect Product

Data cablezobrazit vše

Power cablezobrazit vše

Sensor-actuator cablezobrazit vše

Technické údaje

Elektrické údaje | Napájení

Norm operating voltage	EN 61131-2
Provozní napětí US DC	24 V
Provozní napětí UA DC	24 V
Výsledný proud UA max.	12 A
Výsledný proud US max.	12 A

Elektrické údaje | Vstup

Odolný proti přetížení	ano
Ochrana proti zkratu	ano
Type input	PNP, for 3-wire sensors or mechanical switches, IO-Link Devices
Senzorový proud US na vstup max.	0,2 A
Senzorový proud US na port IO-Linku max.	1 A

Elektrické údaje | Výstup

Odolný proti přetížení	ano
Ochrana proti zkratu	ano
Výstupní proud na kolík max.	2 A
Zatížení	10 W

Technické údaje | Průmyslová komunikace

Podporovaný protokol	PROFINET

Průmyslová komunikace | Profinet

Počet aktivních spojení (řadič IO) max.	2
FSU (Fast-Start-Up)	ano
Doba rychlého spuštění max.	0,5 s
IRT (síťová komuníkace)	ano
Klient MRP	ano
PROFINET Netload Class	III
Adresace PROFINETu	DCP
Třída shody PROFINETu	C
Specifikace PROFINET	V2.3
Shared Device/Input	ano

Průmyslová komunikace | IO-Link

Automatic baudrate detection	ano
Délka procesních dat IO-Linku na výstupu	32 Bytes
Délka procesních dat IO-Linku na vstupu	32 Bytes
IO-Link Revision ID	V1.1.2
Typ IO-Linku	2× Master
IO-Link transmission rate	COM1, COM2, COM3
Port Class	B

Diagnostika

Výstraha aktoru	kanálová pomocí LED a po sběrnici
Diagnostika po sběrnici	pro modul a pro kanál
Diagnostika pomocí LED	pro modul a pro kanál
Události s účastí IO-Link	Podpětí napájení, žádné napětí
Diagnostika zkratů	ano
LED signalizace	Ethernetové spojení/ datová komunikace
Přerušení kabelu	na každý port
Diagnostika přetížení	ano

Ochrana přístroje | Elektricky

Druh krytí (EN IEC 60529)	IP67
Galvanic separation input/output	ano

Mechanické údaje | Montážní údaje

Suitable for mounting type	2-otvorová montáž šrouby
Výška	42,7 mm
Šířka	63 mm
Hloubka	225 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	0 °C
Provozní teplota max.	55 °C
Skladovací teplota min.	-20 °C
Skladovací teplota max.	70 °C

Údaje o připojení

Connection types

Druh připojení 1	X0-X2
Druh připojení 2	X3-X5
Druh připojení 3	X6, X7
Druh připojení 4	XD1, XD2
Druh připojení 5	XF1, XF2

Druh připojení 1

Family construction form	M12
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	5
PIN 1	n.c.
PIN 2	DO
PIN 3	0 V (UA)
PIN 4	DO
PIN 5	PE

Druh připojení 2

Family construction form	M12
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	5
PIN 1	24 V DC (US)
PIN 2	DI
PIN 3	0 V (US)
PIN 4	DI
PIN 5	PE

Druh připojení 3

Family construction form	M12
Gender	female
Barva nosiče kontaktu	šedý
Kódování	A
Počet pinů	5
PIN 1	24 V DC (US)
PIN 2	DO
PIN 3	0 V (US)
PIN 4	DI / IO-Link (US)
PIN 5	0 V (UA)

Druh připojení 4

Family construction form	Push Pull
Gender	male
Barva nosiče kontaktu	zelená
Počet pinů	5
PIN 1	24 V DC (US)
PIN 2	0 V (US)
PIN 3	24 V DC (UA)
PIN 4	0 V (UA)
PIN 5	PE

Druh připojení 5

Family construction form	RJ45
Gender	female
Barva nosiče kontaktu	černá
Počet pinů	8
PIN 1	TD +
PIN 2	TD -
PIN 3	RD +
PIN 4	n.c.
PIN 5	n.c.
PIN 6	RD -
PIN 7	n.c.
PIN 8	n.c.

OBCHODNÍ ÚDAJE

ECLASS-6.0	27242604
ECLASS-6.1	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ECLASS-10.1	27242604
ECLASS-11.1	27242604
ECLASS-12.0	27242604
ETIM-5.0	EC001599
Balicí množství	1
Číslo celního sazebníku	85389099
GTIN	4048879619974
