Pasivni rozbocovac MPV12 - 8xM12, 5pin

PUR/PVC, sedy, delka 3,0m

Č.prod.:	27035
Hmotnost:	0.68 kg
Země původu:	CZ

Dostupné

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku

Stáhnout do Easy-Import-Export

Popis

Další délky kabelů na vyžádání.
8-port, 5-pin
Plastové pouzdro s dobrou odolností proti chemickým látkám a olejům
PUR/PVC
Odolnnost vůči agresivnímu médiu je nutné individuálně otestovat na základě aplikace. Další detaily na vyžádání.
3.0 m
s LED pro digitální PNP signály 24 V DC

Technické údaje

Elektrické údaje | Napájení

Provozní napětí DC	24 V
Provozní napětí DC min.	18 V
Provozní napětí DC max.	30 V
Provozní proud na kontakt max.	4 A
Výsledný proud max.	8 A

Technické údaje | Průmyslová komunikace

Počet signálů na slot	2

Instalace | Připojení

Utahovací moment	0,6 Nm
Montážní set	M12 x 1

Ochrana přístroje | Elektricky

Druh krytí (EN IEC 60529)	IP65, IP67
Druh krytí, doplňková podmínka	připojeno, šroubované

Ochrana přístroje | Média

Flame resistance	těžce zápalné

Mechanické údaje | Materiálové údaje

Materiál plášť	PBT

Mechanické údaje | Montážní údaje

Výška	150 mm
Šířka	50,2 mm
Hloubka	17 mm

Vlastnosti prostředí | Klimaticky

Provozní teplota min.	-20 °C
Provozní teplota max.	80 °C
Additional condition temperature range	depending on cable quality

Kabelová data

Kabel

Počet / průřez vodičů	16× 0.34 + 3× 0.75 mm²
Izolace vodičů	PVC
Hodnoty pro vlečný řetěz	2 Mio.
Vnější Ø	10.0 mm ±5%
Identifikace kabelu	398
Typ kabelu	2 (PUR/PVC)
Číslo kabelu	398
Certifikace (kabel)	UL (AWM-Style 21441/10955), CE conform
Hmotnost kabelu [G/m]	165 g
Materiál vodiče	Cu vodič (licna), holý
Odpor (vodič)	max. 57 Ω/km (0.34 mm²), max. 26 Ω/km (0.75 mm²); (20 °C)
Ø jednotlivého drátu (vodič)	0.15 mm
Struktura (vodič)	19× 0.15 mm (0.34 mm²); 42× 0.15 mm (0.75 mm²); (vodič třídy 5/6)
Průřez (vodič)	16× 0.34 + 3× 0.75 mm²
AWG	podobně AWG 22 (0.34 mm²); podobně AWG 19 (0.75 mm²)
Materiál izolace vodiče	PVC
Vlastnosti materiálu izolace vodičů	bez obsahu CFC, kadmia, silikonu a olova
Tvrdost Shore izolace vodiče	43 ±5 D
Ø vodiče včetně izolace	1.3 mm ±5% (0.34 mm²); 1.8 mm ±5% (0.75 mm²)
Barva vodiče/číslování	bí, še-rů, hn-ze, žl, bí-ze, ze, čv-mo, fi, še-hn, čn, bí-še, čv, žl-hn, rů, bí-žl, še+mo, hn, ze-žl podélně pruhované
Stínění	ne
Materiál plášť	PUR/PVC
Tvrdost Shore plášť	87 ±5 A
Vnější Ø (plášť)	10.0 mm ±5%
Barva plášť	šedý
Barva kabelu	šedý
chemická odolnost	dobrá odolnost vůči olejům, benzínu a chemikáliím (EN 60811-404)
Jmenovité napětí	U0/U 300/300 V AC
Zkušební napětí	2000 V AC
Zatižitelnost	podle DIN VDE 0298-4
Teplotní rozsah (pevné ulož.)	-30...+80 °C
Teplotní rozsah (pohyblivé ulož.)	-5...+60 °C
Poloměr ohybu (pevné uložení)	5× vnější Ø
Poloměr ohnutí (při pohybu)	10× vnější Ø
Poloměr ohnutí (při pohybu)	10× vnější Ø
Počet ohybových cyklů (vlečný řetěz)	max. 2 Mio. (25 °C)
Pojezdová rychlost (vlečný řetěz)	max. 2 m/s
Zrychlení (vlečný řetěz)	max. 10 m/s²
Materiál plášť	PUR/PVC (UL/CSA)

Údaje o připojení

Druh připojení 1

Family construction form	free cable end
Barva nosiče kontaktu	šedý
Počet pinů	19

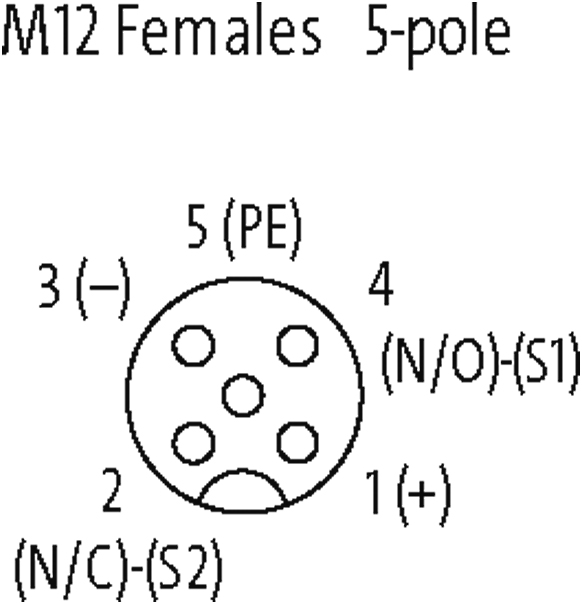

Druh připojení 2

Family construction form	M12
Gender	female
Barva nosiče kontaktu	černá
Kódování	A
Počet pinů	5
PIN 1	+
PIN 2	NC S 2
PIN 3	-
PIN 4	NO S 1
PIN 5	PE

OBCHODNÍ ÚDAJE

ECLASS-6.0	27279219
ECLASS-6.1	27279219
ECLASS-7.0	27279219
ECLASS-8.0	27279219
ECLASS-9.0	27440108
ECLASS-10.1	27440108
ECLASS-11.1	27440108
ECLASS-12.0	27440108
ETIM-5.0	EC002585
Balicí množství	1
Číslo celního sazebníku	85369010
GTIN	4048879064460
