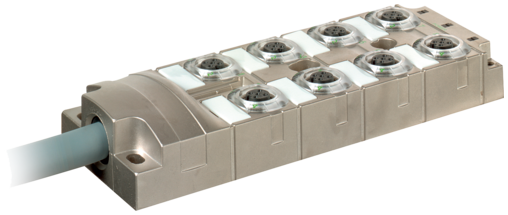

Pasivni rozbocovac MVP12 Metall Diagn.
8xM12, 5pin, 2,0A, PUR, sedy, delka 10,0m
Č.prod.: | 27591 |
Hmotnost: | 3.36 kg |
Země původu: | CZ |
Dostupné
Popis
8-port, 5-pin, DIAGNOSTIKA
10.0 m
Provozní napětí: 2 A na M12 (samice)
integrované elektronické sledování a odpojení proudu
elektronická diagnostika s chybovou LED
Další délky kabelů na vyžádání.
Na všech portech M12 je monitorován proud při 0 V (kontakt 3). Postižený port je odpojen, pokud dojde k jeho přetížení nebo zkratování (automatický restart). Napájení ostatních portů zůstane zachováno. V případě chyby klesne diagnostický PLC signál („active high“, hnědý vodič 2) z 24 V DC na 0 V. Operátor může reagovat okamžitě analýzou diagnostického signálu.

Technické údaje
Elektrické údaje | Napájení
Provozní napětí DC | 24 V |
---|---|
Příkon max. | 35 mA |
Výsledný proud max. | 10 A |
Elektrické údaje | Vstup
Vstupní proud při plném osazení min. | 20 A |
---|---|
Proudová zatížitelnost na port max. | 2,5 A |
Elektrické údaje | Výstup
Diagnostika výkonu | aktivní high |
---|---|
Proud na diagnostickém výstupu max. | 25 mA |
Diagnostika
Stavová indikační LED | zelená, červená |
---|
Instalace | Připojení
Montážní set | M12 x 1 |
---|
Ochrana přístroje | Elektricky
Druh krytí (EN IEC 60529) | IP65, IP67, IP68 |
---|---|
Druh krytí, doplňková podmínka | připojeno, šroubované |
Zkratový proud min. | 2,3 A |
Zkratový proud max. | 2,7 A |
Ochrana proti zkratu | ano |
Odolný proti přetížení | ano |
Proudové přetížení min. | 2,3 A |
Proudové přetížení max. | 2,7 A |
Mechanické údaje | Materiálové údaje
Povrchová úprava pouzdra | Nickeled |
---|---|
Materiál plášť | Zinkový tlakový odlitek |
Mechanické údaje | Montážní údaje
Montáž | Schraubgewinde |
---|---|
Výška | 145 mm |
Šířka | 55 mm |
Hloubka | 21 mm |
Vlastnosti prostředí | Klimaticky
Provozní teplota min. | -20 °C |
---|---|
Provozní teplota max. | 60 °C |
Osvědčení shody, registrace, certifikáty
Výrobkový standard | EN 61131-2 |
---|
Kabelová data
Kabel
Počet / průřez vodičů | 16× 0.34 + 5× 0.75 mm² |
---|---|
Izolace vodičů | TPE (ze-rů, bí, čv-mo, ze, bí-ze, žl, hn-ze, še, bí-žl, rů, žl-hn, čv, bí-še, čn, še-hn, fi, hn, mo, ze-žl) |
Hodnoty pro vlečný řetěz | 5 Mio. |
Vnější Ø | 11.5 mm ±5% |
Číslo kabelu | 403 |
Certifikace (kabel) | UL (AWM-Style 20233/10042), CSA; CE conform |
Materiál vodiče | Cu vodič (licna), holý |
Odpor (vodič) | max. 57 Ω/km (0.34 mm²), max. 26 Ω/km (0.75 mm²); (20 °C) |
Ø jednotlivého drátu (vodič) | 0.1 mm |
Průřez (vodič) | 16× 0.34 + 5× 0.75 mm² |
AWG | podobně AWG 22 (0.34 mm²); podobně AWG 18 (0.75 mm²) |
Materiál izolace vodiče | TPE-E |
Tvrdost Shore izolace vodiče | 55 ±5 D |
Stínění | ano |
Tvrdost Shore plášť | 85 ±5 A |
Barva kabelu | šedý |
Jmenovité napětí | 300/500 V AC |
Zkušební napětí | 2000 V AC |
Zatižitelnost | podle DIN VDE 0298-4 |
Teplotní rozsah (pevné ulož.) | -40...+90 °C |
Teplotní rozsah (pohyblivé ulož.) | -25...+80 °C |
Poloměr ohybu (pevné uložení) | 5× vnější Ø |
Poloměr ohnutí (při pohybu) | 10× vnější Ø |
Poloměr ohnutí (při pohybu) | 10× vnější Ø |
Počet ohybových cyklů (vlečný řetěz) | max. 5 Mio. (25 °C) |
Pojezdová rychlost (vlečný řetěz) | max. 2 m/s |
Zrychlení (vlečný řetěz) | max. 5 m/s² |
Materiál plášť | PUR (UL/CSA) |
Údaje o připojení
Druh připojení 1
Family construction form | free cable end |
---|---|
Počet pinů | 21 |
Druh připojení 2
Family construction form | M12 |
---|---|
Gender | female |
Barva nosiče kontaktu | černá |
Kódování | A |
Počet pinů | 5 |
PIN 1 | + |
PIN 2 | NC S 2 |
PIN 3 | - |
PIN 4 | NO S 1 |
PIN 5 | PE |
OBCHODNÍ ÚDAJE
ECLASS-6.0 | 27279219 |
---|---|
ECLASS-6.1 | 27279219 |
ECLASS-7.0 | 27279219 |
ECLASS-8.0 | 27279219 |
ECLASS-9.0 | 27440108 |
ECLASS-10.1 | 27440108 |
ECLASS-11.1 | 27440108 |
ECLASS-12.0 | 27440108 |
ETIM-5.0 | EC002585 |
Balicí množství | 1 |
Číslo celního sazebníku | 85444290 |
GTIN | 4048879063470 |
