SOLID67 Profinet a Ethernet/IP, IOL8 54505
Ilustrační obrázek

SOLID67 Profinet a Ethernet/IP, IOL8

8x M12, kovovy, sirka 30mm

Č.prod.: 54505
Hmotnost: 0.48 kg
Země původu:  DE
Není k dispozici
Find similar Product
Dotaz
 Doporučit produkt
Porovnání produktů
Základní cena za kus:
  • 577,98 €
  • 545,87 €
  • 513,76 €
Stáhnout do datového košíku Stáhnout do Easy-Import-Export

Popis

IOL8
M12 Power, 5-pin, L-kódování
30 mm
Propojovací kabely naleznete e-shopu pod heslem „Propojovací technika“.
Plně zalité pouzdro.
Certificate
Certificate
Certificate
Sběrnicové technologie
Sběrnicové technologie
Sběrnicové technologie

Connect Product

Data cablezobrazit vše
Power cablezobrazit vše
Sensor-actuator cablezobrazit vše

Elektrické údaje | Napájení
Norm operating voltage EN 61131-2
Provozní napětí US DC 24 V
Provozní napětí UA DC 24 V
Výsledný proud UA max. 9 A
Výsledný proud US max. 9 A
Elektrické údaje | Vstup
Odolný proti přetížení ano
Ochrana proti zkratu ano
Type input PNP, for 3-wire sensors or mechanical switches, IO-Link Devices
Proudová zatížitelnost max. 0,5 A
Elektrické údaje | Výstup
Odolný proti přetížení ano
Ochrana proti zkratu ano
Výstupní proud na kolík max. 0,5 A
Výsledný proud na výstupu max. 9 A
Technické údaje | Průmyslová komunikace
Podporovaný protokol PROFINET
Průmyslová komunikace | Ethernet/IP
DLR (Device Level Ring) ano
Adresace EtherNet/IP BOOTP, DHCP, Otočný přepínač
Průmyslová komunikace | Profinet
Počet aktivních spojení (řadič IO) max. 2
IRT (síťová komuníkace) ano
Klient MRP ano
PROFINET Netload Class II
Adresace PROFINETu DCP
Třída shody PROFINETu C
Specifikace PROFINET V2.3
Shared Device/Input ano
Průmyslová komunikace | IO-Link
Automatic baudrate detection ano
Délka procesních dat IO-Linku na výstupu 32 Bytes
Délka procesních dat IO-Linku na vstupu 32 Bytes
IO-Link Revision ID V1.1
Typ IO-Linku 8× Master
IO-Link transmission rate COM1, COM2, COM3
Port Class A, B
Diagnostika
Výstraha aktoru pomocí LED a po sběrnici
Diagnostika po sběrnici pro modul a pro kanál
Diagnostika pomocí LED pro modul a pro kanál
Události s účastí IO-Link Podpětí napájení, žádné napětí
Diagnostika zkratů ano
LED signalizace Ethernetové spojení/ datová komunikace
Přerušení kabelu na každý port
Diagnostika přetížení ano
Ochrana přístroje | Elektricky
Druh krytí (EN IEC 60529) IP67
Galvanic separation (operating voltage) ano

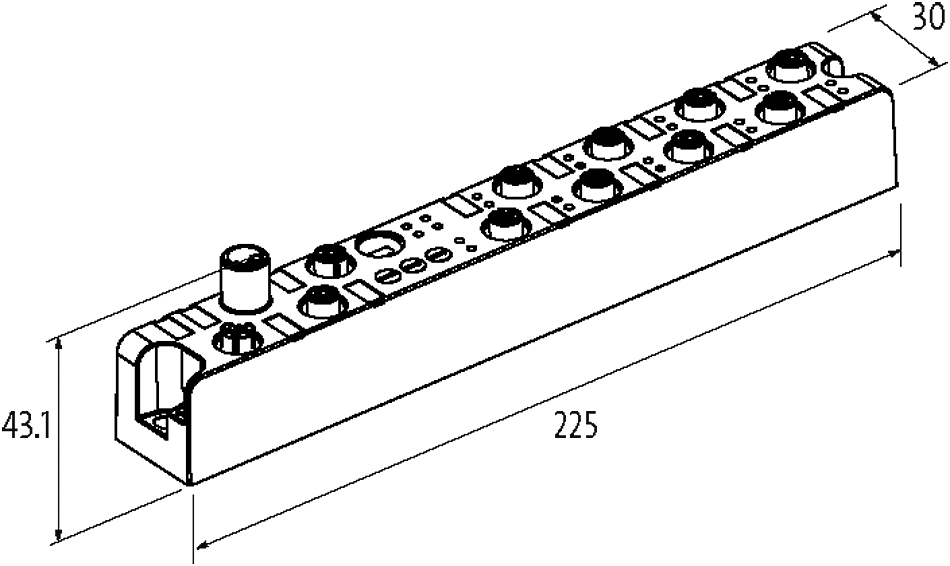

Mechanické údaje | Montážní údaje
Suitable for mounting type 2-otvorová montáž šrouby
Výška 43,1 mm
Šířka 30 mm
Hloubka 225 mm
Vlastnosti prostředí | Klimaticky
Provozní teplota min. -20 °C
Provozní teplota max. 70 °C

Connection types
Druh připojení 1 X01, X02
Druh připojení 2 X03
Druh připojení 3 X04
Druh připojení 4 X1-X4
Druh připojení 5 X5-X8
Druh připojení 1
Family construction form M12
Gender female
Barva nosiče kontaktu zelená
Kódování D
Počet pinů 4
PIN 1 TD +
PIN 2 RD +
PIN 3 TD -
PIN 4 RD -
Druh připojení 2
Family construction form M12
Gender male
Barva nosiče kontaktu šedý
Kódování L
Počet pinů 5
PIN 1 24 V DC (US)
PIN 2 0 V (UA)
PIN 3 0 V (US)
PIN 4 24 V DC (UA)
PIN 5 FE
Druh připojení 3
Family construction form M12
Gender female
Barva nosiče kontaktu šedý
Kódování L
Počet pinů 5
PIN 1 24 V DC (US)
PIN 2 0 V (UA)
PIN 3 0 V (US)
PIN 4 24 V DC (UA)
PIN 5 FE
Druh připojení 4
Family construction form M12
Gender female
Barva nosiče kontaktu černá
Kódování A
Počet pinů 5
PIN 1 24 V DC
PIN 2 DI
PIN 3 0 V
PIN 4 SIO / IOL
PIN 5 n.c.
Druh připojení 5
Family construction form M12
Gender female
Barva nosiče kontaktu černá
Kódování A
Počet pinů 5
PIN 1 24 V DC
PIN 2 24 V DC UA
PIN 3 0 V
PIN 4 SIO / IOL
PIN 5 0 V UA

ECLASS-6.0 27242604
ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
ETIM-5.0 EC001599
Balicí množství 1
Číslo celního sazebníku 85389099
GTIN 4048879727693


Data k produktu:
  • Produktový PDF
  • Approval: UL Listed CA 54505_E201820-NRAQ7_ulc_z_a.pdf (A)
  • Approval: UL Listed US 54505_E201820-NRAQ_ul_z_a.pdf (A)
  • Certificate: ProfiNet  54505_Z12126-12.08.2019-v2.32_pn_z_a.pdf (A)
  • Configuration Files: EDS 54504_SOLID67_KF5_x_11.zip (11)
  • Configuration Files: GSDML 54501_SOLID67_KF0_x_11.zip (11)
  • Construction files: DXF 54505_dxf_x_a.7z (A)
  • Construction files: P8 54505_p8_2_50.zip (50)
  • Construction files: STP 54505_stp_d_a.7z (A)
  • Document: Installation guide 54505_ina_x_12.zip (12)
  • Document: User manual 54504_hdb_x_15.zip (15)
  • Information: Certificate of conformity Murrelektronik GmbH 17-12-23_(1) RoHS REACh exception 6c_DoC_z_a.pdf (04)
  • Information: Certificate of conformity Murrelektronik GmbH 12-12-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Information: Certificate of conformity Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
  • Information: Certificate of conformity UKCA 54505_12-05.18_uk_z_a.pdf (A)
  • Information: EU declaration of conformity 54505_12-05.18_ce_z_a.pdf (A)
  • Information: MTTF Report 54505_Telcordia(20°C,60°C)-Berechnung_mttf_p_a.pdf (A)
  • Software: Firmware 54504_1.18-V_tb5_x_12.zip (12)
  • Software: IO-Link-Device-Tool 10501019_IO-Link-Device-Tool_TRB_x_50.zip (50)
