M8 M primy / M8 F primy
PUR, cerny, UL/CSA, EtherCAT Power, delka 30,0m
| Č.prod.: | 7000-89401-6343000 |
| Hmotnost: | 1.1 kg |
| Země původu: | CZ |
Kontaktujte nás ohledně dostupnosti
Popis
EtherCAT
Samec přímý – samici přímou

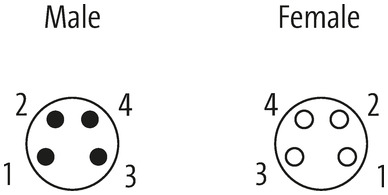

M8 – M8, 4-pin
Obj.č. 7005 - M8 Lite - (plastový hexagonální šroub) na vyžádání
Plastové pouzdro s dobrou odolností proti chemickým látkám a olejům
Odolnnost vůči agresivnímu médiu je nutné individuálně otestovat na základě aplikace. Další detaily na vyžádání.
Další délky kabelů na vyžádání.
Technické údaje
| Délky kabelů | 30 m |
|---|---|
| Utahovací moment | 0,4 Nm |
| Family construction form | M8 |
| Závit | M8 x 1 |
| Vhodné pro vlnité hadice (vnitřní Ø) | 6,5 mm |
| Velikost klíče | SW9 |
| Utahovací moment | 0,4 Nm |
| Závit | M8 x 1 |
Elektrické údaje | Napájení
| Provozní napětí AC max. | 50 V |
|---|---|
| Provozní napětí DC max. | 60 V |
| Provozní proud na kontakt max. | 4 A |
Ochrana přístroje | Elektricky
| Druh krytí (EN IEC 60529) | IP65, IP67 |
|---|---|
| Druh krytí, doplňková podmínka | připojeno, šroubované |
| Stupeň znečištění | 3 |
| Jmenovité impulzní výdržné napětí | 0,8 kV |
| Skupina izolačních materiálů (IEC 60664-1) | I |
Mechanické údaje | Materiálové údaje
| Povrchová úprava aretace | Nickeled |
|---|---|
| Materiál plášť | PUR |
| Materiál zámku | Zinkový tlakový odlitek |
Mechanické údaje | Montážní údaje
| Montáž | připojeno, šroubované, Ochrana proti vibracím |
|---|
Vlastnosti prostředí | Klimaticky
| Provozní teplota min. | -25 °C |
|---|---|
| Provozní teplota max. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Kabelová data
Kabel
| Identifikace kabelu | 634 |
|---|---|
| Typ kabelu | 3 (PUR) |
| Certifikace (kabel) | cURus (AWM-Style 20549/10493); CE conform |
| Hmotnost kabelu [G/m] | 36,3 g |
| Materiál vodiče | Cu vodič (licna), holý |
| Odpor (vodič) | max. 57 Ω/km (20 °C) |
| Ø jednotlivého drátu (vodič) | 0.1 mm |
| Struktura (vodič) | 42× 0.1 mm (vodič třídy 6) |
| Průřez (vodič) | 4× 0.34 mm² |
| AWG | podobně AWG 22 |
| Materiál izolace vodiče | PP |
| Vlastnosti materiálu izolace vodičů | bez obsahu CFC, halogenů, kadmia, silikonu a olova |
| Tvrdost Shore izolace vodiče | 70 ±5 D |
| Ø vodiče včetně izolace | 1.25 mm ±5% |
| Barva vodiče/číslování | hn, čn, mo, bí |
| Splétaný svazek | 4 vodiče spletené |
| Stínění | ne |
| Materiál plášť | PUR |
| Vlastnosti materiálu (plášť) | bez obsahu CFC, halogenů, kadmia, silikonu a olova, matné, téměř nepřilnavé, dobře strojně zpracovatelné, otěruvzdorné, odolné proti hydrolýze a mikrobům |
| Tvrdost Shore plášť | 90 ±5 A |
| Vnější Ø (plášť) | 4.5 mm ±5% |
| Barva plášť | černá |
| chemická odolnost | dobrá odolnost vůči olejům, benzínu a chemikáliím (EN 60811-404) |
| tepelná odolnost | flame-retardant according to UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2 |
| Jmenovité napětí | 300 V AC |
| Zkušební napětí | 2500 V AC |
| Zatižitelnost | podle DIN VDE 0298-4 |
| Teplotní rozsah (pevné ulož.) | -40...+80 °C, (+90 °C při max. 10 000 provozních hodinách) |
| Teplotní rozsah (pohyblivé ulož.) | -25... +80 °C, (+90 °C při max. 10 000 provozních hodinách) |
| Poloměr ohybu (pevné uložení) | 5× vnější Ø |
| Poloměr ohnutí (při pohybu) | 10× vnější Ø |
| Počet ohybových cyklů (vlečný řetěz) | max. 10 Mio. (25 °C) |
| Pojezdová rychlost (vlečný řetěz) | max. 3 m/s |
| Zrychlení (vlečný řetěz) | max. 10 m/s² |
| Namáhání v krutu | ±180°/m |
| Počet torzních cyklů | max. 2 Mio. (25 °C) |
| Torzní rychlost | 35 cyklů/min |
OBCHODNÍ ÚDAJE
| ECLASS-6.0 | 27061801 |
|---|---|
| ECLASS-7.0 | 27061801 |
| ECLASS-8.0 | 27061801 |
| ECLASS-9.0 | 27061801 |
| ECLASS-10.1 | 27060311 |
| ECLASS-11.1 | 27060311 |
| ECLASS-12.0 | 27060311 |
| ETIM-5.0 | EC001855 |
| Balicí množství | 1 |
| Číslo celního sazebníku | 85444290 |
| GTIN | 4048879784580 |
