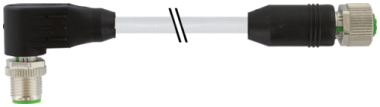

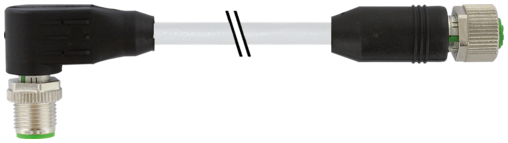

M12 M uhlovy / M12 F primy

PUR/PVC, stineny, sedy, delka 2,0m

Č.prod.:	7000-40471-3490200
Alternativní produkt:	7000-40471-2420200
Hmotnost:	0.151 kg
Země původu:	CZ

Kontaktujte nás ohledně dostupnosti

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku

Stáhnout do Easy-Import-Export

Popis

Samec 90° – samici přímou
M12 – M12, 5-pin
stíněný
Plastové pouzdro s dobrou odolností proti chemickým látkám a olejům
Odolnnost vůči agresivnímu médiu je nutné individuálně otestovat na základě aplikace. Další detaily na vyžádání.
Další délky kabelů na vyžádání.

Technické údaje

Délky kabelů	2 m
Utahovací moment hlavy 1	0,6 Nm
Montáž	připojeno, šroubované
Rodinné konstrukční provedení hlavy 1	M12
Závit	M12 x 1
Kódování hlavy 1	A
Materiál hlavy 1	PUR
Velikost klíče, hlava 1	SW13
Druh krytí (EN IEC 60529)	IP66K, IP67
Utahovací moment hlavy 2	0,6 Nm
Montáž	připojeno, šroubované
Rodinné konstrukční provedení hlavy 2	M12
Závit	M12 x 1
Kódování hlavy 2	A
Materiál hlavy 2	PUR
Velikost klíče, hlava 2	SW13
Druh krytí (EN IEC 60529)	IP66K, IP67

Elektrické údaje | Napájení

Provozní napětí AC max.	60 V
Provozní napětí DC max.	60 V
Provozní proud na kontakt max.	4 A

Instalace | Připojení

Montážní set	M12 x 1

Ochrana přístroje | Elektricky

Skupina izolačních materiálů (IEC 60664-1)	I
Druh krytí, doplňková podmínka	připojeno, šroubované
Stupeň znečištění	3

Mechanické údaje | Materiálové údaje

Povrchová úprava aretace	Nickeled
Povrchová úprava šroubení	nickel plated
Materiál zámku	Zinkový tlakový odlitek
	Zinkový tlakový odlitek

Mechanické údaje | Montážní údaje

Montáž	připojeno, šroubované, Ochrana proti vibracím

Vlastnosti prostředí | Klimaticky

Provozní teplota min. (pohyblivá instalace)	-5 °C
Provozní teplota min. (pevná instalace)	-25 °C
Provozní teplota max. (pohyblivá instalace)	70 °C
Provozní teplota max. (pevná instalace)	80 °C

Kabelová data

Kabel

Počet / průřez vodičů	5× 0.34 mm²
Izolace vodičů	PVC (hn, bl, mo, čn, zl-žl)
Hodnoty pro vlečný řetěz	0.1 Mio.
Vnější Ø	5.9 mm ±5%
Číslo kabelu	349
Certifikace (kabel)	CE conform
Stínění	ano
Barva plášť	šedý
Barva kabelu	šedý
Teplotní rozsah (pevné ulož.)	-40...+80 °C
Teplotní rozsah (pohyblivé ulož.)	-5...+70 °C
Poloměr ohybu (pevné uložení)	10× vnější Ø
Poloměr ohnutí (při pohybu)	15× vnější Ø
Materiál plášť	PUR/PVC

OBCHODNÍ ÚDAJE

ECLASS-6.0	27279218
ECLASS-7.0	27279218
ECLASS-8.0	27279218
ECLASS-9.0	27060311
ECLASS-10.1	27060311
ECLASS-11.1	27060311
ECLASS-12.0	27060311
ETIM-5.0	EC001855
Balicí množství	1
Číslo celního sazebníku	85444290
GTIN	4048879166034

Ke stažení

Data k produktu:

Stáhnout Produktový PDF
Stáhnout Approval: CSA CA 080128-0-000_csa_z_b.pdf
Stáhnout Approval: CSA US 080128-0-000_csau_z_c.pdf
Stáhnout Certificate 7000-18001_ax_2_k.pdf
Stáhnout Construction files: STP 7000-40471_stp_x_a.zip
Stáhnout Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
Stáhnout Information: Certificate of conformity Murrelektronik GmbH 04-02-23_(1) China RoHS 2 e_DoC_z_a.pdf
Stáhnout Information: Certificate of conformity Murrelektronik GmbH 14-11-20_(5) RoHS REACh no exception_DoC_z_a.pdf
Stáhnout Information: Certificate of conformity UKCA 7000-40451_06-08.20_uk_z_a.pdf
Stáhnout Information: EU declaration of conformity 7000-40451_06-08.20_ce_z_c.pdf
