M12 F uhlovy / volny konec  7000-13251-8030200
Ilustrační obrázek

M12 F uhlovy / volny konec

PUR, stineny, fialovy, UL/CSA, delka 2,0m
Č.prod.: 7000-13251-8030200
Hmotnost: 0.15 kg
Země původu:  CZ
Není skladem - Kontaktujte nás ohledně dostupnosti
 Porovnání produktů
Základní cena za kus:
  • 31,23 €
  • 29,50 €
  • 27,76 €
Stáhnout do Easy-Import-Export

Popis


DeviceNet, CANopen

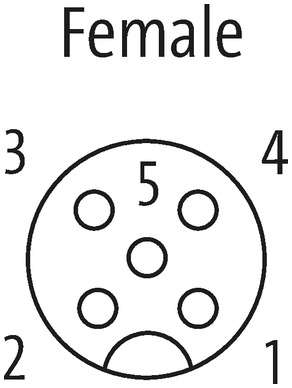

Samice 90°
M12, 5-pin
stíněný
Plastové pouzdro s dobrou odolností proti chemickým látkám a olejům
Odolnnost vůči agresivnímu médiu je nutné individuálně otestovat na základě aplikace. Další detaily na vyžádání.
Další délky kabelů na vyžádání.
Certificate
Certificate
Certificate
Certificate
Certificate
Certificate
Sběrnicové technologie
Sběrnicové technologie

Délky kabelů 2 m
Technické údaje
Provozní napětí max. 60 V AC/DC
Provozní napětí (pouze UL listed) 30 V AC/DC
Jmenovité impulzní výdržné napětí 1.5 kV
Provozní proud na kontakt max. 4 A
Produktová skupina IEC 60664-1, category I
Kódování M12, A-kódování
Zamykání portů Závit (M12×1 mm) doporučený moment 0.6 Nm, samojistící
Ochrana IP65, IP66K, IP67 v utaženém stavu (EN 60529)
Materiál PUR
Materiál zámku Zinek, matný, poniklovaný
Vhodné pro vlnité hadice (vnitřní Ø) bez
Průchodka M12 (SW13)
Obecné údaje
Stupeň znečištění 3
Teplotní rozsah -25...+85 °C, závisí na kvalitě kabelu
Kabel
Identifikace kabelu 803
Certifikace (kabel) cURus (styl AWM 20549/10578); shoda s CE
Hmotnost kabelu [G/m] 63,12 g
Materiál vodiče Cu vodič, pozinkovaný
Odpor (vodič) max. 78 Ohm/km (datové páry), max. 54 Ohm/km (napájecí pár); (20 °C)
AWG podobně AWG 24 (0.25 mm²); podobně AWG 22 (0.34 mm²)
Ø vodiče včetně izolace 2.1 mm ±5% (0.25 mm²); 1.5 mm ±5% (0.34 mm²)
Barva vodiče/číslování bí, mo (datový páry); čn, čv (Power pár)
Stínění ano
Stínění (druh) Copper braid
optical shield cover min. 65%
Materiál plášť PUR
Vnější Ø (plášť) 6.9 mm ±5%
Barva plášť fialový
tepelná odolnost Odolnost proti šíření plamene podle UL 1581 oddíl 1090, oddíl 1100 (FT2), IEC 60332-1-2 hodiny
Jmenovité napětí 300 V
Zkušební napětí 2000 V AC (doba testu 1 min)
Teplotní rozsah (pevné ulož.) -40...+80 °C
Teplotní rozsah (pohyblivé ulož.) -30...+70 °C
Poloměr ohybu (pevné uložení) 6× vnější Ø
Poloměr ohnutí (při pohybu) 10× vnější Ø
Počet ohybových cyklů (vlečný řetěz) max. 1 Mio. (25 °C)
Pojezdová rychlost (vlečný řetěz) max. 3 m/s
Zrychlení (vlečný řetěz) max. 5 m/s²

ECLASS-6.0 27061801
ECLASS-7.0 27061801
ECLASS-8.0 27061801
ECLASS-9.0 27061801
ECLASS-10.1 27060307
ECLASS-11.1 27060307
ECLASS-12.0 27060307
ETIM-5.0 EC001855
Balicí množství 1
Číslo celního sazebníku 85444290
EAN 4048879199377


Data k produktu:
  • Stáhnout Produktový PDF
  • Stáhnout Approval: CSA CA 7000-13251-xxxxxxx_080128-0-000_C6233-01_csa_z_b.pdf
  • Stáhnout Approval: CSA US 7000-13251-xxxxxxx_080128-0-000_C6233-01_csau_z_b.pdf
  • Stáhnout Approval: UL Listed CA 7000-13251-803xxxx_E325311-MLE335179-CYJV7_ulc_z_a.pdf
  • Stáhnout Approval: UL Listed US 7000-13251-803xxxx_E325311-MLE335179-CYJV_ul_z_a.pdf
  • Stáhnout Construction files: STP 7000-13251_stp_x_a.zip
  • Stáhnout Information: Certificate of conformity Murrelektronik GmbH 04-02-23_(1) China RoHS 2 e_DoC_z_a.pdf
  • Stáhnout Information: Certificate of conformity Murrelektronik GmbH 14-11-20_(5) RoHS REACh no exception_DoC_z_a.pdf
  • Stáhnout Information: Certificate of conformity Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Stáhnout Information: Certificate of conformity UKCA 7000-13061_08-09.19_uk_z_a.pdf
  • Stáhnout Information: EU declaration of conformity 7000-13061_08-09.19_ce_z_d.pdf
