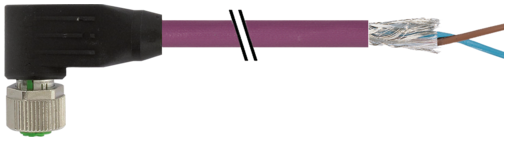

M12 F uhlovy / volny konec - B-kodovani

PUR, stineny, fialovy, UL/CSA, delka 1,5m

Č.prod.:	7000-14071-8430150
Hmotnost:	0.154 kg
Země původu:	DE

Kontaktujte nás ohledně dostupnosti

Find similar Product

Dotaz

Doporučit produkt

Porovnání produktů

Stáhnout do datového košíku

Stáhnout do Easy-Import-Export

Popis

PROFIBUS
Samice 90°
M12, 2-pin
B-kódování
stíněný
Plastové pouzdro s dobrou odolností proti chemickým látkám a olejům
Odolnnost vůči agresivnímu médiu je nutné individuálně otestovat na základě aplikace. Další detaily na vyžádání.
Další délky kabelů na vyžádání.

Technické údaje

Délky kabelů	1,5 m
Utahovací moment hlavy 1	0,6 Nm
Montáž	připojeno, šroubované
Rodinné konstrukční provedení hlavy 1	M12
Závit	M12 x 1
Kódování hlavy 1	B
Materiál hlavy 1	PUR
Velikost klíče, hlava 1	SW13
Druh krytí (EN IEC 60529)	IP65, IP66K, IP67

Elektrické údaje | Napájení

Provozní napětí AC (certifikace UL)	30 V
Provozní napětí AC max.	60 V
Provozní napětí DC (certifikace UL)	30 V
Provozní napětí DC max.	60 V
Provozní proud na kontakt max.	4 A

Instalace | Připojení

Montážní set	M12 x 1

Ochrana přístroje | Elektricky

Jmenovité impulzní výdržné napětí	1,5 kV
Skupina izolačních materiálů (IEC 60664-1)	I
Druh krytí, doplňková podmínka	připojeno, šroubované
Stupeň znečištění	3

Mechanické údaje | Materiálové údaje

Povrchová úprava aretace	Nickeled
Povrchová úprava šroubení	nickel plated
Materiál zámku	Zinkový tlakový odlitek
	Zinkový tlakový odlitek

Mechanické údaje | Montážní údaje

Montáž	připojeno, šroubované, Ochrana proti vibracím

Vlastnosti prostředí | Klimaticky

Provozní teplota min. (pohyblivá instalace)	-25 °C
Provozní teplota min. (pevná instalace)	-25 °C
Provozní teplota max. (pohyblivá instalace)	70 °C
Provozní teplota max. (pevná instalace)	80 °C

Osvědčení shody, registrace, certifikáty

Výrobkový standard	DIN EN 61076-2-101 (M12)

Kabelová data

Kabel

Identifikace kabelu	843
Certifikace (kabel)	cURus (AWM-Style 20549/10578), CE-conform
Hmotnost kabelu [G/m]	79,2 g
Materiál vodiče	Cu vodič (licna), holý
Odpor (vodič)	max. 60 Ω/km (20 °C)
Ø jednotlivého drátu (vodič)	0.15 mm
Struktura (vodič)	19× 0.15 mm (vodič třídy 5)
Průřez (vodič)	1× 2× AWG22
Materiál izolace vodiče	ZE-PE
Ø vodiče včetně izolace	2.7 mm ±5%
Barva vodiče/číslování	čv, ze
Splétaný svazek	2 cores twisted with 2 fillers
Stínění	ano
Stínění (druh)	Copper braid
Optical shield cover	min. 80%
Materiál plášť	PUR
Vnější Ø (plášť)	8.1 mm ±5%
Barva plášť	fialový
chemická odolnost	Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std.
tepelná odolnost	Odolnost proti šíření plamene podle UL 1581 oddíl 1090, oddíl 1100 (FT2), IEC 60332-1-2 hodiny
Jmenovité napětí	300 V
Teplotní rozsah (pevné ulož.)	-40...+80 °C
Teplotní rozsah (pohyblivé ulož.)	-30...+70 °C
Poloměr ohybu (pevné uložení)	8× vnější Ø
Poloměr ohnutí (při pohybu)	12× vnější Ø
Namáhání v krutu	±180°/m
Počet torzních cyklů	max. 2 Mio. (25 °C)

OBCHODNÍ ÚDAJE

ECLASS-6.0	27061801
ECLASS-6.1	27060307
ECLASS-7.0	27060307
ECLASS-8.0	27060307
ECLASS-9.0	27060307
ECLASS-10.1	27060307
ECLASS-11.1	27060307
ECLASS-12.0	27060307
ETIM-5.0	EC001855
Balicí množství	1
Číslo celního sazebníku	85444290
GTIN	4048879480147
