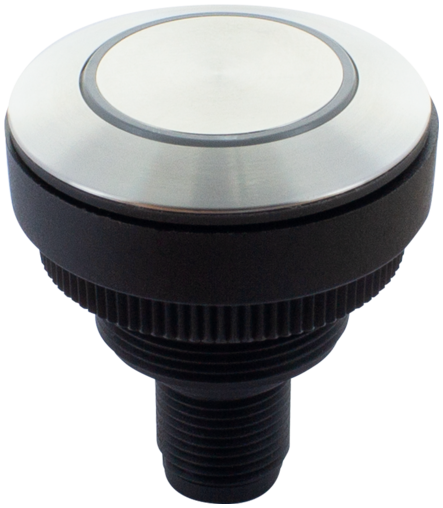

R-Button 30 DS 1NO L M12(4)
Illuminiated reset button
| Č.prod.: | 69111 |
| Hmotnost: | 0.026 kg |
| Země původu: | DE |
Dostupné
Popis
R-Button 30 DS 1NO L M12(4)
Illuminiated reset button
Frontring and cover stainless steel
Mounting hole 30,3 mm
Connection M12 (4-pin)
Illuminiated reset button
Frontring and cover stainless steel
Mounting hole 30,3 mm
Connection M12 (4-pin)
Technické údaje
Mechanická ochrana
| UL Enclose Type Rating - na čelní straně | type 4X |
|---|---|
| Mechanická životnost | 500000 |
| Mechanická životnost B10 | 650000 |
Elektrická specifikace
| Zkratový proud | 1000 A |
|---|---|
| Protizkratové zařízení (SCPD) | fuse 250 V / 0.1 A / 1.5 kA gG quick |
| Spínací proud | 0,01...100 mA |
| Spínací napětí UL 60947 | ≤ 30 V DC (42,4 V peak) |
| Spínací napětí | 0,02...35 V |
| Provozní napětí osvětlovacího prostředku | 20...28 V |
| Pro výkon | 1 W |
| Jmenovité impulzní výdržné napětí | 800 V |
| Jmenovité izolační napětí | 250 V |
Ambient characteristics
| Odolnost proti solné mlze | IEC 60068-2-11 |
|---|---|
| Instalační výška max. | ≤ 2000 m |
| Relativní vlhkost | ≤ 93% @ 40 °C |
| storage temperature | -40...85 °C |
| operating temperature | -25...70 °C |
Mechanické údaje
| Rastr min. | 35 mm |
|---|---|
| Montážní otvor | 30,3 mm |
| Mounting depth | 36,4 mm |
| Rozměry V׊×H | 34,5 x 40 mm |
| Terminal | M12, 4-pin, A-kódování |
| Fixing | Threaded ring |
| Materiál kontaktů | Gold |
| Kontaktní funkce | 1 S |
| Aktivační dráha | ≤ 1 mm |
| Aktivační síla | 5 ... 12 N |
| Pouzdro | Plast |
| Výrobcovo objednací číslo | 69111 |
|---|
Napájení
| Dimenzovaný provozní proud | 0,1 A |
|---|---|
| Dimenzované provozní napětí (AC-15) | 35 V |
| Dimenzované provozní napětí (DC-13) | 35 V |
Electrical
| Druh krytí na čelní straně (EN IEC 60529) | IP66, IP67, IP69 |
|---|---|
| Druh krytí na zadní straně (EN IEC60529) | IP66, IP67 |
Mechanické údaje
| Osvětlitelný | ano |
|---|---|
| Tvar svazku | round |
| Color | černá |
| Barva clony | Nerezová ocel |
| Barva svazku | černá |
| Barva osvětlovacího prostředku | bílá |
| Barva čelního kruhu | Nerezová ocel |
| Funkce | momentary contact function |
| Typ osvětlovacího prostředku | LED |
Mechanical data
| Installation height | 3,9 mm |
|---|
OBCHODNÍ ÚDAJE
| ECLASS-6.1 | 27371228 |
|---|---|
| ECLASS-7.0 | 27371228 |
| ECLASS-8.0 | 27371228 |
| ECLASS-9.0 | 27371228 |
| ECLASS-10.1 | 27371228 |
| ECLASS-11.1 | 27371228 |
| ECLASS-12.0 | 27371228 |
| Balicí množství | 1 |
| Číslo celního sazebníku | 85365080 |
| EAN | 4065909019634 |
